المنتجات المصنعة

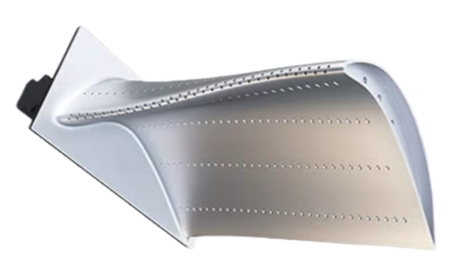

المواد: سبيكة ذات درجة حرارة عالية-من النيكل ميزات المعالجة: φ0.5/0.6/0.7 مم خاص - فتحة مائلة لفيلم الهواء، تحمل الفتحة ±0.005 مم، دقة الموضع المكاني أقل من أو تساوي 0.03 مم
خلفية المعالجة ونقاط الألم في الصناعة
أ. حالة الصناعة
في مجال تصنيع شفرات المحرك الهوائي-، تعد معالجة فتحات غشاء الهواء عملية أساسية تؤثر بشكل مباشر على كفاءة التوربينات وعمرها. تواجه المعالجة بالليزر السائدة الحالية والتنظيم الإداري والعمليات الخاصة الأخرى بشكل عام مشكلة طبقة إعادة الصهر المتبقية - الشقوق الصغيرة وطبقات إعادة التصلب التي تتشكل على سطح المادة تحت درجة حرارة عالية، مما يتسبب في فشل الشفرة بسهولة في ظل ظروف العمل القاسية بسبب التعب. وفقًا لإحصاءات الصناعة، فإن معدل فشل المحرك الناجم عن عيوب طبقة إعادة الصهر يصل إلى 32%
ب. نقاط الألم في العمليات التقليدية
إعادة ذوبان بقايا الطبقة: معالجة EDM للثقب الواحد تنتج طبقة إعادة صهر من 10 إلى 15 ميكرومتر، الأمر الذي يتطلب تنظيفًا كيميائيًا ثانويًا، مما يزيد التكاليف
انخفاض كفاءة المعالجة: تستغرق عملية معالجة الثقب الواحد 150 ثانية، ويبلغ معدل النجاح لموضع السطح المعقد 78% فقط
ضعف خشونة السطح: Ra value is generally >1.6μm، مما يؤثر على انتظام تدفق هواء التبريد
BISHEN Solutions: نظام معالجة بالموجات فوق الصوتية بخمسة محاور
استجابةً لصعوبة-معالجة ثقب غشاء الهواء المصنوع من سبائك ذات درجة حرارة عالية، طورت BISHEN حلاً متعدد-للتصنيع المركب:
نظام المغزل المساعد بالموجات فوق الصوتية: قطع اهتزاز عالي التردد-بتردد 40 كيلو هرتز، مما يقلل من مقاومة القطع بنسبة 65%
وحدة تبريد ثاني أكسيد الكربون فوق الحرج: - تعمل درجة الحرارة المنخفضة 78 درجة على إزالة حرارة القطع بشكل متزامن
أداة بقطر ميكرو-مغلفة بالنانو: يتم زيادة عمر الأداة بقطر 0.3 مم إلى 800 فتحة/شفرة
تقنية تحديد المواقع بخمسة-محاور: دقة الدوران 0.002 درجة تضمن وضع ثقب الزاوية المعقد

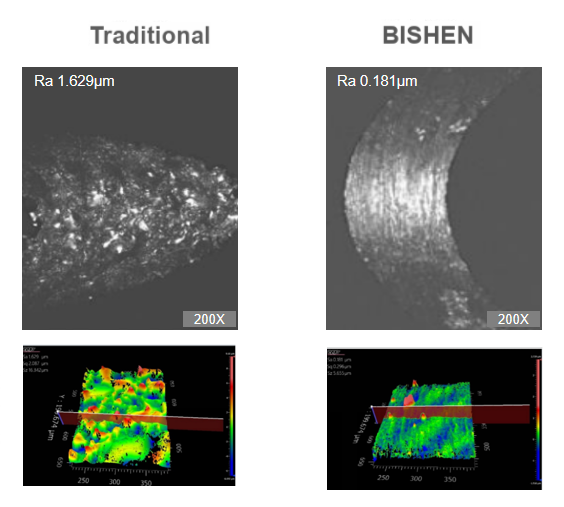

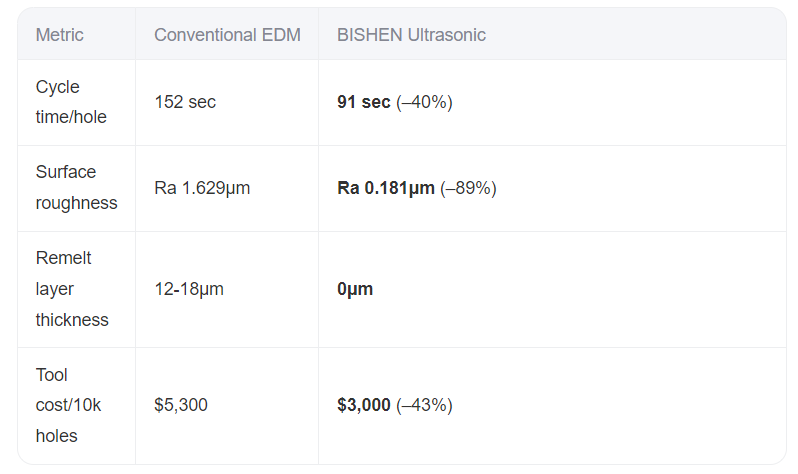

مقارنة تأثير العملية
