"كيف يبدو الأمر عند نحت الأنماط على الزجاج المقسى؟" قام أحد مهندسي العمليات من معهد أبحاث الطاقة الفضائية بمقارنة معالجة خيوط الكربون-المركبة بالكربون بهذه الطريقة. هذه المادة الجديدة، التي هي أصلب خمس مرات من الفولاذ، تؤدي إلى ثورة عملية في تصنيع المكونات الساخنة-لمحركات الطائرات.

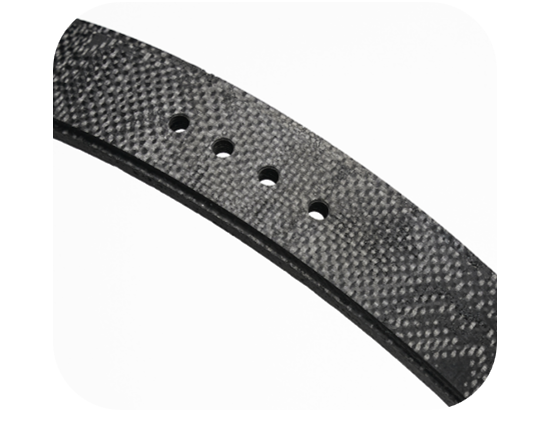

المنتجات المصنعة
المادة: الكربون-مادة مركبة من الكربون (الكثافة 1.78 جم/سم مكعب، قوة القص بين الصفائح 28 ميجا باسكال)

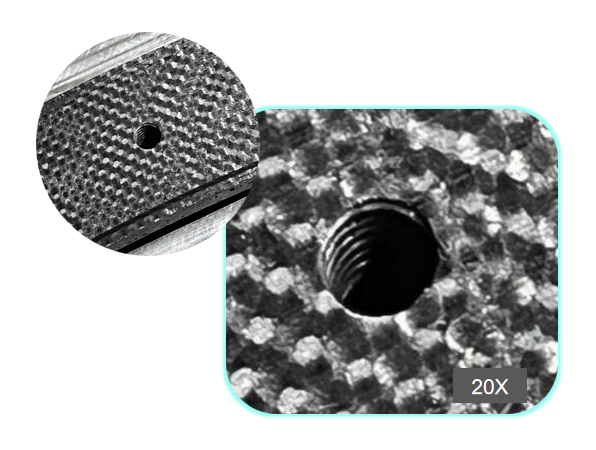

ميزات المعالجة: معالجة خيط الثقب العميق بقطر 5 مم
دقة الخيط: درجة M5×0.8-6H
معالجة الخلفية والصعوبات
أ. تواجه المواد الإستراتيجية صعوبات في المعالجة
نظرًا لأنها المادة المفضلة لبطانة الحلق للجيل الرابع من فوهة محرك الطائرات، فإن المواد المركبة من الكربون- تحتاج إلى مقاومة التنظيف بالغاز بدرجة حرارة 3000 درجة. يوفر هيكلها "الساندويتش" الفريد (ألياف الكربون + مصفوفة الكربون الحراري) مقاومة ممتازة للحرارة بينما يجلب أيضًا كابوسًا للمعالجة - حيث ينتج الحفر التقليدي ما يصل إلى 120 ميكرومتر من حواف التقطيع.
ب. دورة فشل التكنولوجيا التقليدية
في الإنتاج التجريبي لنموذج معين من المحرك، وصل معدل الكسر لصنابير الكربيد إلى 47%، وتجاوزت عمودية خيط التنصت اليدوي 0.25 مم/10 مم. والأمر الأكثر خطورة هو أن طبقة الألياف التالفة ستتسبب في تصفيات كارثية أثناء اختبار المحرك.
بيشيناختراق الحلول التقنية
في ضوء خصائص "التقشير الهش" للمواد المركبة ذات الطبقات، تقوم حلول BISHEN ببناء نظام حماية معالجة ثلاثي الأبعاد:
• نظام اهتزاز محوري بالموجات فوق الصوتية 40 كيلو هرتز للتحكم في درجة حرارة القطع أقل من 120 درجة
• أدوات الحفر والطحن المطلية بالألماس-، مع تخميل الحواف حتى R0.02 مم
• عملية طحن الاستيفاء الحلزوني لتحقيق التحكم بمسافة 0.8 مم ± 0.005 مم
معالجة نتائج التحقق
في المعالجة المجمعة لمكونات فوهة محرك مركبة الإطلاق من سلسلة Long March، حققت حلول BISHEN ما يلي:
عمودي ثقب الخيوط 0.03 مللي متر/10 مللي متر
Go/no-معدل نجاح فحص مقياس الانطلاق 98.6%
تم تقليل وقت معالجة القطعة الواحدة-من 45 دقيقة إلى 8 دقائق
بعد 200 ساعة من الاختبار، لم تظهر أي شقوق صدمة حرارية في أجزاء التوصيل الملولبة
حول بيشن:
بالاعتماد على قاعدة تصنيع دقيقة تبلغ مساحتها 7500-متر مربع-، تركز BISHEN على تقديم خدمات شاملة-للأجزاء عالية الصعوبة في مجالات الطيران والمعدات الطبية والروبوتات.
