تحليل كائن المعالجة
مادة: زجاج الكوارتز البصري
ميزات المعالجة: طحن كفاف متعدد الأسطح- (بما في ذلك 3 جوانب غير متماثلة)
الأبعاد الرئيسية: 16 × 16 × 10 مم (خطأ ± 0.002 مم)

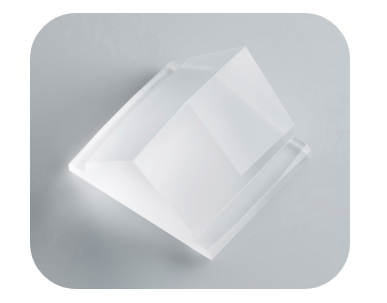

يعد منشور الكوارتز هذا، الذي يبلغ حجمه حجم ظفر الإصبع فقط، هو العنصر الأساسي لتوجيه الضوء-للنظام البصري لآلة الطباعة الحجرية المحلية-المتطورة. تحتاج أسطحها المنحنية الثمانية المعقدة إلى تحقيق 99.6% من النفاذية ودقة الانكسار على مستوى النانومتر-، وتؤثر خشونة السطح بشكل مباشر على دقة التعريض لآلة الطباعة الحجرية.
نقاط الألم في الصناعة والصعوبات الفنية
واجهت إحدى شركات التكنولوجيا البصرية اختناقًا في معالجة منشور الكوارتز عند الترويج لتوطين آلات الطباعة الحجرية:
عيوب الطحن التقليدية: لا تزال الخشونة بعد التلميع اليدوي تصل إلى Sa 120 نانومتر، مما يؤدي إلى فقدان تشتت الضوء بنسبة 15%
اعتماد المعدات على الواردات: تكلفة طاحونة يابانية واحدة فائقة الدقة-تتجاوز 20 مليون يوان، ومدة التسليم تصل إلى 18 شهرًا
أزمة العائد: 32 فقط من الدفعة الأولى المكونة من 500 إنتاج تجريبي استوفت المعايير، مما أدى إلى تأخير تقدم المشروع بشكل خطير
معضلة "عدم القدرة على تحمل تكلفة المعدات المستوردة والعمليات المحلية ليست جيدة" منعت بشكل مباشر عملية تطوير آلة الطباعة الحجرية المستقلة.
بيشينحل الحلول
استجابة لمتطلبات الدقة القصوى للمكونات البصرية، قام فريق BISHEN الفني بتطوير بحث وتطوير مبتكر:
1. نظام معالجة الارتباط الرأسي بخمسة محاور بالموجات فوق الصوتية-.
مستوى التعويض الديناميكي 2. 0.1μm-، التحكم الدقيق في أدوات آلة الربط ذات 18 محورًا
3. مطابقة البرمجة الذكية CAD/CAM للسطح غير المتماثل
4. تقنية الطحن بمساعدة الموجات فوق الصوتية عالية التردد
5. 40يقلل الاهتزاز بالموجات فوق الصوتية كيلو هرتز من إجهاد القطع بنسبة 52% ويتجنب حدوث شقوق الكوارتز الدقيقة
6. تم إطالة عمر عجلة طحن المسحوق الماسية الدقيقة- بمقدار 3 مرات
قفزة الأداء الفعلية المقاسة
تم تحقيق ثلاثة اختراقات رئيسية في الإنتاج الضخم لنوع معين من منشورات آلة الطباعة الحجرية المحلية:
1.جودة السطح: خشونة Sa<70nm (better than ASML supplier standard)
2. كفاءة المعالجة: يتم ضغط ساعات العمل للقطعة الواحدة- من 14 ساعة إلى 3.5 ساعة
3.التحكم في التكلفة: الاستثمار في المعدات هو 1/5 فقط من الحل المستورد
قفز معدل إنتاج الدفعة الأولى المكونة من 3000 منتج إلى 98.7%، مما ساعد العملاء على استكمال تجميع النماذج الأولية قبل 6 أشهر من الموعد المحدد
عنبيشن
بيشينتركز شركة Precision Technology (التي تأسست عام 2017) على اختراق تكنولوجيا "عنق الزجاجة" في مجال التصنيع-المتطور. لقد قامت ببناء مصنع رقمي مساحته 7500 متر مربع في دونغقوان، مجهز بمجموعات من المعدات المستوردة مثل خمسة -مراكز تصنيع ربط المحاور والمطاحن الضوئية فائقة الدقة-. من خلال تطبيق تقنيات مبتكرة مثل المعالجة بالموجات فوق الصوتية والقطع المبرد على معدات أشباه الموصلات والأدوات الإلكترونية البصرية وغيرها من المجالات، فقد قدمت حلول معالجة الأجزاء الرئيسية لأكثر من 20 شركة محلية من سلسلة صناعة آلات الطباعة الحجرية، وقدمت أكثر من 500000 مكون بصري دقيق.
