في الوقت الذي تزدهر فيه اتصالات 5G وتقنيات الاستشعار بالليزر عالية الطاقة-، فإن دقة معالجة الفتحات العميقة للألياف الضوئية المصنوعة من زجاج الكوارتز تحدد بشكل مباشر كفاءة نقل الإشارات الضوئية وعمر المعدات. في مواجهة تحديات الصناعة مثل معالجة الثقوب الدقيقة-بنسبة عمق-إلى{5}}قطر تتجاوز 30:1 والتحكم في تشطيب السطح على مستوى الميكرون-، أصبحت قيود العمليات التقليدية بارزة بشكل متزايد. كيف يمكن التغلب على اختناقات هشاشة المواد وعوائق إزالة الرقاقة والتحكم الدقيق في موضع الفتحات المتعددة؟ تكشف الحالة التالية عن قفزة تكنولوجية رئيسية في صناعة الألياف الضوئية الخاصة.
خلفية الحالة: تحديات معالجة الفتحات العميقة لزجاج الكوارتز

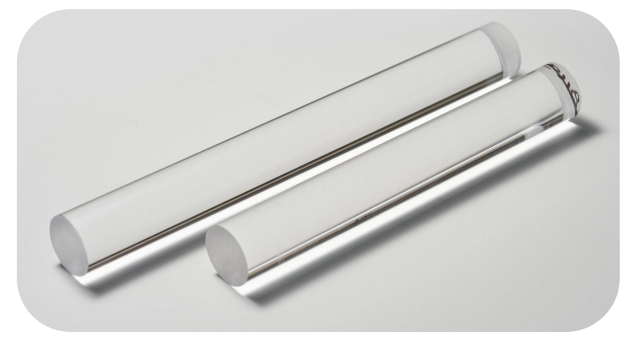

تحتاج إحدى شركات تصنيع الألياف الضوئية الأوروبية والأمريكية الخاصة إلى معالجة مجموعة من قوالب زجاج الكوارتز للمكونات الأساسية لنقل إشارات الألياف الضوئية. مواصفات المنتج عبارة عن اسطوانات بقطر 30 ملم وطول 250 ملم. يجب معالجة فتحتين بقطر 7.8 مم وعمق 250 مم من الداخل (نسبة العمق - إلى - القطر 32:1). متطلبات خشونة جدار الثقب هي Sa<0.8μm، ويجب أن يكون خطأ التوازي للثقبين أقل من 0.02mm. تؤثر هذه الثقوب العميقة-عالية الدقة بشكل مباشر على كفاءة وموثوقية نقل الألياف الضوئية، إلا أن تكنولوجيا المعالجة التقليدية يصعب تلبية الاحتياجات.
نقاط الألم في الصناعة وصعوبات المعالجة
لقد أصبح زجاج الكوارتز مادة أساسية في صناعة الألياف الضوئية الخاصة بسبب صلابته العالية ومعامل التمدد الحراري المنخفض، لكن معالجته بفتحات عميقة تواجه ثلاث اختناقات رئيسية:
عيوب جودة السطح: يؤدي الحفر التقليدي إلى تجاوز خشونة جدار الحفرة المعيار (Sa＞0.8μm) ويكون عرضة للشقوق الصغيرة؛
استقرار غير كافٍ في معالجة الحفر العميقة: عندما تتجاوز نسبة العمق-إلى-القطر 30:1، يكون من الصعب إزالة الرقاقة، مما يتسبب في كسر الأداة ومعدل خردة يصل إلى 50%؛
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03 ملم.
حلول مبتكرة: عملية الموجات فوق الصوتية والتحكم الديناميكي
استجابة للمشكلات المذكورة أعلاه، تستخدم الشركات الرائدة في الصناعة-تقنية الحفر والطحن الصديقة للبيئة بالموجات فوق الصوتية، بالإضافة إلى أنظمة التصنيع الدقيقة:
"القطع بمساعدة الاهتزاز بالموجات فوق الصوتية": تقليل قوة القطع من خلال اهتزاز عالي التردد يبلغ 20-40 كيلو هرتز، وتقليل انهيار الحواف وتلف السطح، وتحسين اتساق جدار الثقب؛
"التبريد بضغط الماء العالي المركزي-": تحسين اتجاه التدفق وضغط سائل التبريد (5-8MPa) لضمان كفاءة إزالة الرقاقة العميقة وتجنب تكسر الأداة؛
"التعويض الديناميكي متعدد المحاور-": اضبط معدل التغذية والمسار استنادًا إلى بيانات مراقبة الوقت الحقيقي- للتحكم في خطأ التشوه الحراري خلال ±1μm.

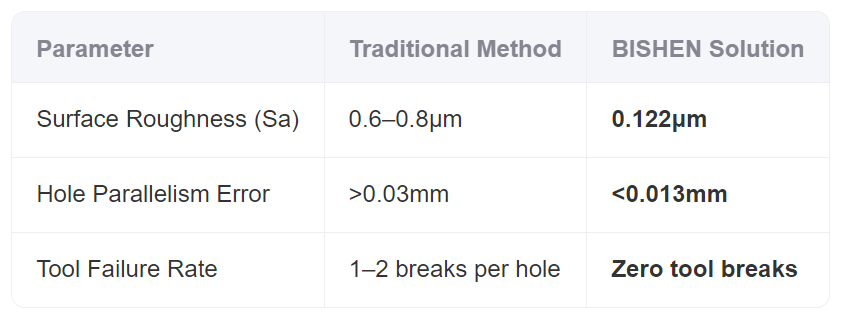

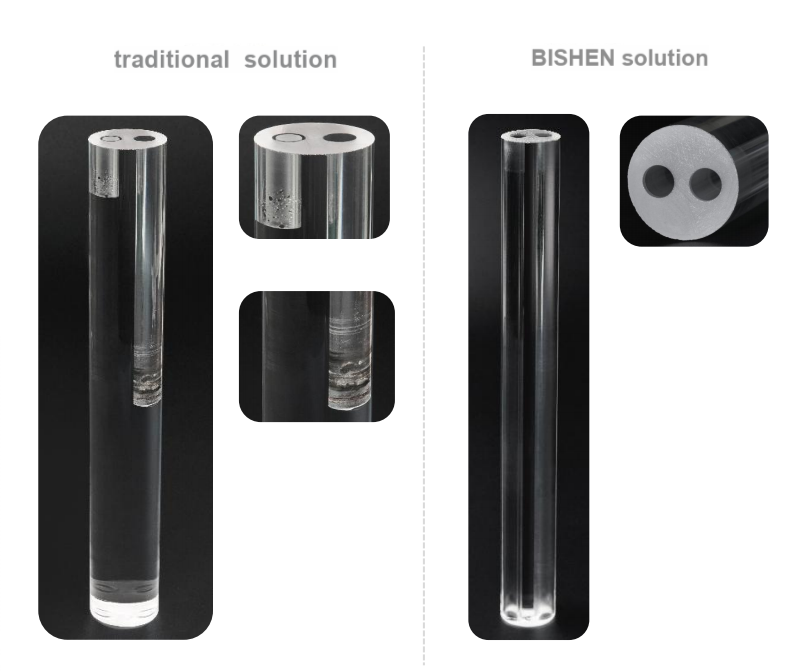

مقارنة تأثيرات الآلات
تظهر البيانات المقاسة أن الحل الجديد سيزيد من كفاءة المعالجة بنسبة 200%، ويقلل تكلفة الوحدة بنسبة 35%، وسيقفز المعدل المؤهل من 48% إلى 97%.
آفاق تطبيق التكنولوجيا
في المجالات عالية النمو-مثل اتصالات 5G والاستشعار بالليزر، زاد الطلب على الأجزاء الدقيقة من زجاج الكوارتز بمعدل 12% سنويًا. أصبحت تكنولوجيا تصنيع الثقب العميق بالموجات فوق الصوتية عملية مرجعية في الألياف الضوئية الخاصة وتغليف أشباه الموصلات وغيرها من الصناعات بفضل دقتها العالية وأضرارها المنخفضة واستقرارها القوي.
حول بيشن
بيشينهي إحدى الشركات الرائدة على مستوى العالم-في توفير حلول معالجة المواد فائقة الصلابة، مع التركيز على البحث والتطوير في مجال-تكنولوجيا التصنيع عالية الدقة، وتغطي مجالات خدمتها اتصالات الألياف الضوئية-وأجهزة الطيران والأجهزة الطبية. بالاعتماد على التقنيات الأساسية مثل المعالجة بالموجات فوق الصوتية والليزر النانوي-الحد الأدنى من التدخل الجراحي، قدمت BISHEN حلولًا مخصصة للعملاء في أكثر من 30 دولة، مما يعزز التصنيع الدقيق لتحقيق هدف "صفر عيوب".
الاستنتاج: تعد المعالجة الدقيقة للثقوب العميقة هي المفتاح لتحقيق اختراقات في أداء مكونات زجاج الكوارتز. من خلال الابتكار التكنولوجي وتكرار العمليات، تلبي الصناعة المتطلبات القصوى للتقنيات المتطورة- للمواد ذات الكفاءة الأعلى والتكلفة الأقل.
