في التجميع الميكانيكي الدقيق، غالبًا ما يكون اتجاه تركيب الصواميل المستديرة (معيار الصواميل المستديرة GB/T812) موضوعًا للمناقشة. أدناه، لقد لخصت النقاط الرئيسية للرجوع إليها.

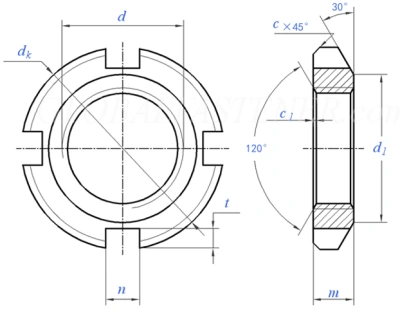

1. السمات الهيكلية للصواميل المستديرة
يحتوي أحد جوانب الصامولة المستديرة على شطب كبير بزاوية 30 درجة (صمولة مشطوفة 30 درجة)، والتي تستخدم بشكل أساسي للتثبيت المحوري للعمود.
2. الاقتران مع غسالات القفل

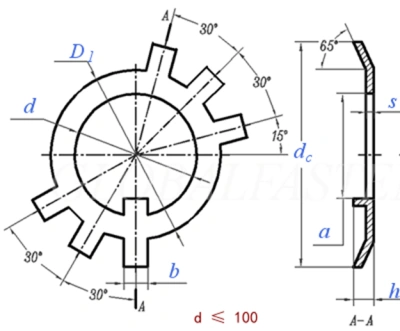

من الناحية العملية، لتحقيق مقاومة-الفك (طريقة مقاومة-فك الصواميل)، يتم عادةً استخدام الصواميل المستديرة مع حلقة قفل (حلقة قفل GB/T858):
تحتوي الغسالة على ألسنة متعددة وزاوية 65 درجة؛
وفقًا للمعايير، يتطابق البعد D1 للغسالة مع البعد d1 للصامولة المستديرة؛
لذلك، يجب أن يقترن الجانب الكبير المشطوف من الجوز المستدير بغسالة القفل.
👉 بمعنى آخر، عند استخدام صامولة مستديرة وغسالة قفل معًا، يجب أن يواجه الجانب المشطوف المكون المثبت.
3. عند عدم استخدام غسالات القفل
في بعض الأحيان، لا يتم تطبيق غسالات القفل. على سبيل المثال:
استخدامقفل الجوز المستدير المزدوجلمكافحة-التخفيف؛
لا توجد متطلبات مضادة-للفك، فقط قم بربط صامولة مستديرة واحدة.
هل لا يزال اتجاه التثبيت مهمًا في مثل هذه الحالات؟ الجواب هو: نعم، لا تزال هناك اعتبارات.
4. اعتبارات إضافية لاتجاه التثبيت
الجوز عمودي التسامح:
يحدد معيار GB/T812 متطلبات التعامد للجانب المشطوف، ولكن ليس للجانب المقابل.

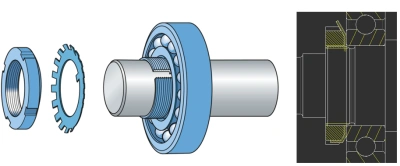

تحمل تركيب قفل الجوز:
في التجميعات مثل المحامل، من المرغوب عمومًا ألا يمتد المكون المضغوط على المحمل إلى ما هو أبعد من قطر السباق الداخلي. في مثل هذه الحالات، يكون وضع الجانب المشطوف تجاه المكون المثبت أكثر منطقية.
إذا لم يكن لدى التجميع مثل هذه القيود، فإن اتجاه التثبيت ليس بالغ الأهمية.(النسخة الأصلية: iMechanics机械)
