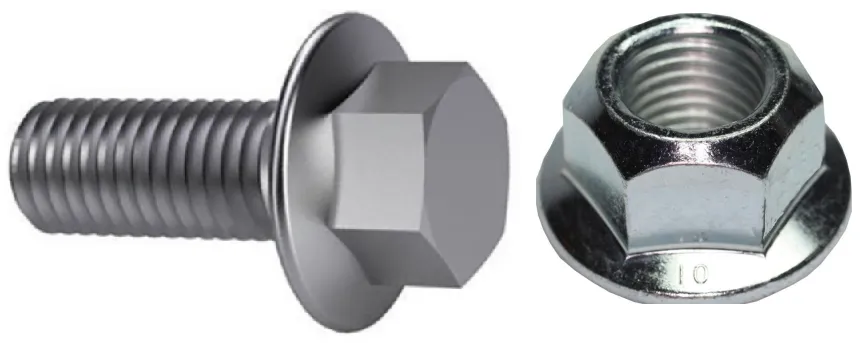

يحل مسمار/صمولة الحافة، كما هو موضح في الشكل أدناه، محل شكل الترباس/الجوز + الحشية ويصبح أكثر شيوعًا.
نحن نعلم أنه بالمعنى التقليدي، نقوم بإضافة حشية أسفل المسمار/الجوز، والغرض الرئيسي منها هو تشتيت الحمل ومنع الضرر الناتج عن الضغط الزائد على سطح المفصل. إن لوحة الحافة المضافة تحت مسمار / صمولة الحافة لها نفس الغرض في الواقع. فلماذا يعتبر هذا التصميم خيارًا أفضل؟
لا تزال الطريقة التي نعرفها والأكثر استخدامًا للتحكم في شد الترباس هي طريقة التحكم غير المباشرة من خلال عزم الدوران، لكننا نعلم أيضًا أن هذه الطريقة ليست دقيقة بشكل خاص في التحكم في التوتر المحوري، لأن معظم عزم الدوران يستخدم للتغلب على الاحتكاك بين سطح التلامس والخيط الموجود أسفل رأس المزلاج أثناء الشد، ويتم استخدام حوالي 15٪ فقط فعليًا لتوليد التوتر المحوري.
بالمقارنة مع شكل الترباس + الحشية، يمكن لمسامير الفلنجة تحسين المتغيرات في عملية الشد المذكورة أعلاه بشكل فعال. دعونا نلقي نظرة.

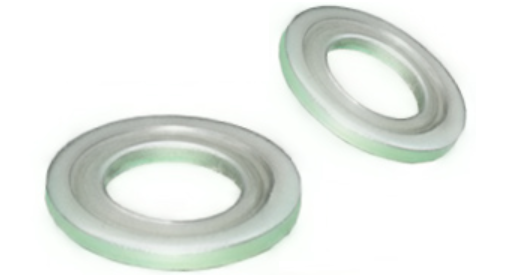

الغسالات القياسية عادة ما تكون أكثر ليونة من الصواميل أو البراغي التي تطابقها، وغالبا ما تخضع لتشوه البلاستيك تحت ضغط الضغط العالي، كما هو مبين في الشكل أدناه. بمجرد تشوهها، سيتم تقليل قوة التثبيت بشكل كبير. لن تتأثر الصواميل والمسامير الموجودة على سطح الحافة بهذا، لأن سطح الغسالة والمسمار/الجوز متكاملان ولهما نفس قوة المادة.
قد يقول بعض الطلاب أنه لا بأس من استخدام الحشيات الصلبة، أليس كذلك؟ هناك مشكلة أخرى هنا، وهي أن الحشية مثبتة في غير مكانها. عادة ما تكون الفتحة الموجودة في منتصف الحشية أكبر بكثير من قطر الترباس، لأنه من الضروري التأكد من أن الشريحة الانتقالية الموجودة أسفل رأس الترباس لا تلمس الحشية. سيؤدي وجود هذه الفجوة الكبيرة إلى جعل الحشية غير مركزية عند شدها، مما يؤدي إلى تركيز الضغط المحلي، مما يزيد من خطر حدوث انبعاج وتلف سطح المفصل، كما هو موضح في الشكل أدناه.
بالإضافة إلى العاملين المذكورين أعلاه، وجدت الدراسات أنه عند ربط البراغي أو الصواميل، ستدور الحشيات أيضًا. وعلى الرغم من أنه ليس شائعًا، إلا أنه ليس من السهل اكتشافه عند حدوثه. بمجرد أن يدور، قد تتغير العلاقة بين عزم الدوران المطبق وشد الترباس. في ظل عزم ربط معين، فإن شد المسمار الفعلي المتولد لا يحقق التأثير المتوقع.(الاسم: iMechanics机械)
باختصار، تتمتع مسامير/صواميل الفلنجة بمزايا واضحة مقارنة بالغسالات. هل مازلت تستخدم الغسالات؟
