سأستخدم اليوم أبسط لغة لأتحدث إليكم عن كيفية تركيب الصواميل المستديرة.

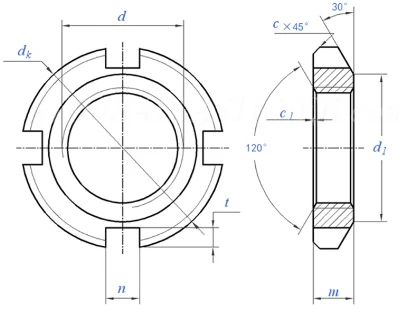

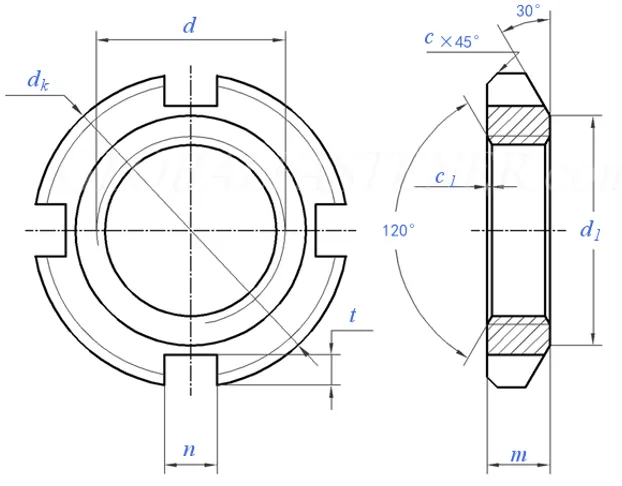

الصواميل المستديرة، الصواميل المستديرة التي تتوافق مع GB/T812 موضحة في الشكل أدناه. يحتوي أحد الجانبين على شطب كبير نسبيًا بزاوية 30 درجة، والذي يستخدم بشكل أساسي للتثبيت المحوري للأجزاء. إذن أي جانب من هذا الجوز المستدير يكون قريبًا من جانب الجزء المضغوط عند تثبيته بالفعل؟

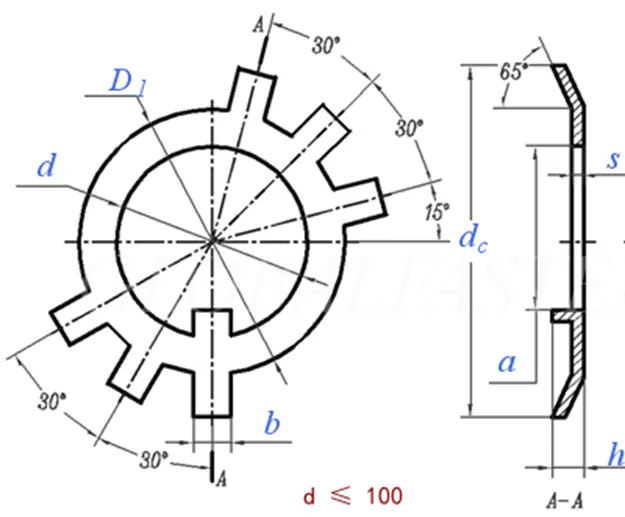

بشكل عام، عند استخدام الصواميل المستديرة، من أجل منع الارتخاء، سيتم استخدامها مع غسالات التوقف. هناك أيضًا أنواع عديدة من غسالات التوقف. غسالات التوقف التي تتوافق مع المعيار الوطني GB/T858 موضحة في الشكل أدناه. كما ترون، تحتوي الغسالة على العديد من الألسنة ولها أيضًا زاوية ميل تبلغ 65 درجة. وإذا قمت بفحص حجم المقارنة القياسي D1 وحجم d1 للجوز المستدير في الشكل أعلاه، فستجد أنهما متماثلان.

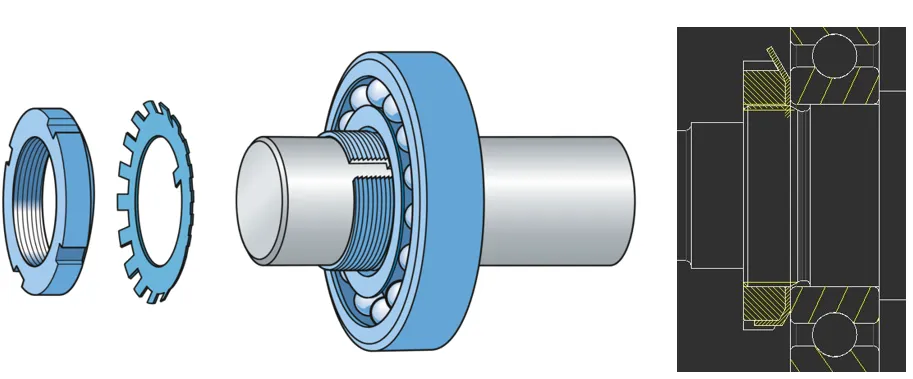

أعتقد أنك وجدت الدليل. بالمناسبة، يتم استخدام الجانب ذو الشطب الكبير بمقدار 30 درجة على الصامولة المستديرة مع غسالة التوقف هذه. لذلك، عندما يتم استخدامهما معًا، فإن الجانب ذو الشطب الكبير يواجه الجزء المضغوط. كما هو مبين في الشكل أدناه.
في بعض الأحيان قد لا نستخدم حلقة قفل، على سبيل المثال، يمكننا استخدام صامولة دائرية مزدوجة لمنع الارتخاء. إذا لم يكن هناك شرط لمنع-الارتخاء، فقد نستخدم أحيانًا صمولة مستديرة واحدة فقط للربط. هل هذا يعني أن اتجاه التثبيت ليس بهذه الأهمية؟ بشكل عام، هناك عاملين يجب مراعاتهما. الأول هو أن معيار الجانب المشطوف الكبير من الصمولة المستديرة له لوائح عمودية، لكن الجانب الآخر ليس كذلك؛ والآخر هو أنه بالنسبة للأجزاء المحملة في الصورة أعلاه، فمن الأفضل عمومًا الحفاظ على قطر الأجزاء القريبة من المحمل ليس أعلى من الحلقة الداخلية للمحمل، لذلك من الأفضل أن يكون الجانب ذو الشطب الكبير مواجهًا للجزء المضغوط. إذا لم تكن هناك اعتبارات وقيود في هذا الصدد، يمكنك أن تفعل ما تريد.(الاسم: iMechanics机械)
