التشغيل العملي للأنودة الصلبة في عملية العمود

كما نعلم جميعًا، فإن الأنودة الصلبة ستؤدي إلى زيادة سماكة المنتج. لذلك، يعد السماكة المناسبة لفيلم الأكسيد أمرًا بالغ الأهمية لتلبية متطلبات حجم العميل.

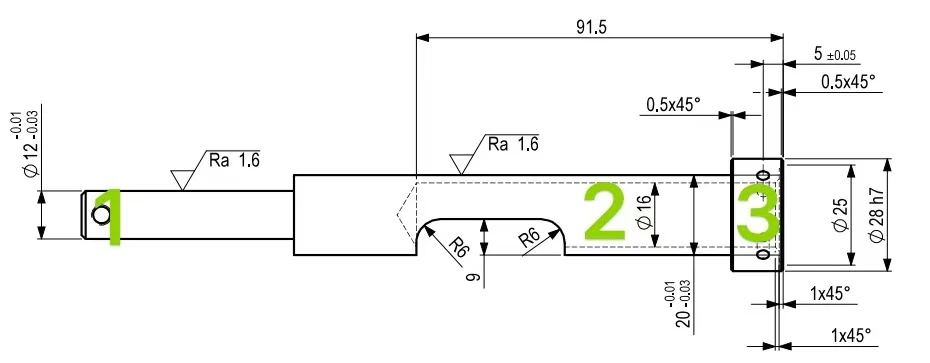

تستخدم هذه المقالة العمود الموجود أعلى الصورة كمثال لشرح كيفية التحكم في سمك طبقة الأكسيد بحيث يصل حجم المنتج النهائي إلى القيمة المتوقعة.

خطوتين فقط للأنودة الصلبة لهذا العمود:

الخطوة 1: يجب أن يتوافق حجم المنتج شبه النهائي للعمود- مع مبدأ "سمك الطبقة الخارجية الأصغر وقطر الثقب الداخلي الأكبر"، قبل عملية الأكسدة الصلبة.

وذلك لأن حجم قطر الثقب الداخلي للعمود انخفض مع زيادة سماكة طبقة الأكسيد بعد الأنودة الصلبة، مما يؤدي إلى منتج غير مؤهل. في حين أن اتباع المبدأ المذكور أعلاه سوف يتجنب هذا الخطأ ويحصل على المنتج النهائي المطلوب من العميل.

الخطوة 2: ينبغي إعطاء نطاق تحكم محدد في الإنتاج للميكانيكيين حتى يتمكن العميل من الحصول على حجم المنتج النهائي المطلوب بعد الأكسدة الصلبة.

تحليل نطاق التحكم في الإنتاج المحدد لهذا العمود على النحو التالي:

كما هو مذكور في الرسم، مؤكسد بقوة مع تشريب PTFE، سمك 40±5μm. سيكون هذا 35/3--45/3 (11.667μm ~ 15μm) لسمك نمو فيلم الأكسيد عندما يكون العمود مؤكسدًا بشدة. ويبلغ سمك نمو فيلم الأكسيد 0.0117 ~ 0.015 ملم.

لذلك، فإن صيغة الحساب لنطاق أبعاد التحكم في الإنتاج المعطى للميكانيكي هي:

حجم التحكم في الإنتاج=حجم الرسم - حجم نمو طبقة الأكسيد ×2

وهذا يعني: حجم التحكم في الإنتاج=حجم الرسم - [(0.0117~0.015 مم) ×2]=حجم الرسم - (0.0234~0.03 مم)

ملحوظة:

هناك وجهان لسمك نمو طبقة الأكسيد، لذلك يتم العد المزدوج في الحساب.

إذا أردت الحصول على الحجم النهائي الأكثر دقة، فيجب أخذ الحد الأدنى لقيمة سمك نمو طبقة الأكسيد. و0.02 مم هو الخيار الأفضل.

يتكون هذا العمود من ثلاثة أجزاء، ونطاق التحكم في كل جزء هو كما يلي:

تم وضع علامة 1 في الصورة، وأبعاد الخط العلوي والسفلي هي 11.97~11.99، أي أن أبعاد التحكم في الإنتاج هي:(11.97~11.99mm)-0.02mm=11.95~11.97mm

تم وضع علامة 2 في الصورة، وأبعاد الخط العلوي والسفلي هي 19.97~19.99، أي أن أبعاد التحكم في الإنتاج هي:(19.97~19.99mm)-0.02mm=19.95~19.97mm

تم وضع علامة 1 في الصورة، وأبعاد الخط العلوي والسفلي لهذا هي 27.979 ~ 28 مم (قيمة التسامح H7 مقترنة باستعلام قيمة تناسب التسامح)، أي أن أبعاد التحكم في الإنتاج هي:

(27.979~28 ملم)-0.02 ملم=27.959~27.98 ملم
