مقدمة: عندما تلبي علوم الحياة حدود التصنيع
في جراحة العظام ، يحمل جهاز الانصهار القطني بحجم الإبهام أمل المريض في الوقوف مرة أخرى. مع تعميم تكنولوجيا الطباعة ثلاثية الأبعاد ، أصبحت زراعة بنية سبيكة التيتانيوم "المعيار الذهبي" لإصلاح العمود الفقري ، ولكن متطلبات المعالجة الخاصة بمسامها النانوية والأسطح النشطة بيولوجيًا وضعت الشركات المصنعة العالمية في معضلة-يجب أن تحافظ على سلامة قناة الخلية العظمية ذات اليسار 80μm وتحقيقها للمرآة. في ظل العمليات التقليدية ، تزيد المشكلات مثل تقطيع الأدوات ، وبقايا Burr ، والكفاءة المنخفضة بشكل مباشر من خطر مضاعفات ما بعد الجراحة بنسبة 20 ٪. كيفية اختراق هذا عنق الزجاجة المميت في تقاطع "التصنيع الطبي"؟ أعطى Bishen Solutions الإجابة مع مجموعة من البيانات التخريبية.
معالجة المنتجات
Workpiece Material : 3D طباعة سبيكة التيتانيوم TC4 (ASTM F136 Medical Grade)

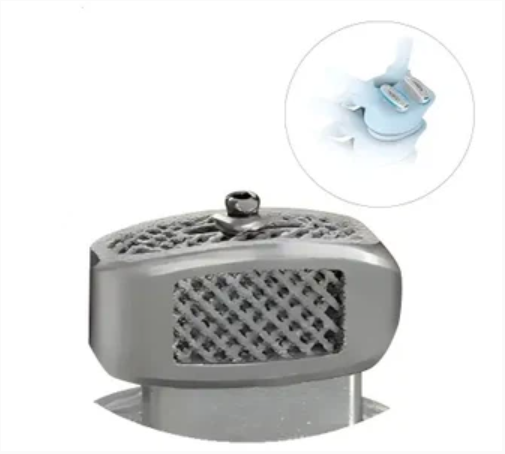

ميزات المعالجة : طحن الخمسة محاور من الكفاف الخارجي لجهاز الانصهار القطني
dimensions key: 25 × 12 × 1 0 mm (بما في ذلك 0. {4}}.
نقاط الألم والتحديات في الصناعة
متطلبات خصائص الزرع الوسطى
• قوة عالية (أكبر من أو تساوي 900MPa) والتوافق الحيوي
• يحتاج الهيكل المسامي إلى الحفاظ على قناة مرفق خلايا عظمية 80μm
• يجب أن يكون معدل التآكل السطحي للزرع في غضون 12 سنة بعد الجراحة أقل من أو يساوي 0. 02 مم/سنة
المعالجة التقليدية الزجاجة
tool chipping : يتم تخفيض حياة الأداة بشكل حاد بنسبة 70 ٪ عندما تصل درجة حرارة قطع سبيكة التيتانيوم إلى 650 درجة
burr خارج عن السيطرة : تزيد البورس المتبقي على حافة micropores من خطر الالتهاب بعد العملية الجراحية بنسبة 40 ٪
Efficiency constraints: Single-piece finishing takes more than 3.5 hours, and the scrap rate is >15%
Bishen Solutions اختراقات التكنولوجيا
1. نظام تعويض ذكي من خمسة محاور
• مراقبة الوقت الفعلي لنقل الأدوات ، تصحيح تلقائي لـ 0. خطأ في المسار 005mm
• تحسين استراتيجية التغذية لميزات نمط طبقة الطباعة ثلاثية الأبعاد ، مما يقلل من السفر الفارغ بنسبة 35 ٪
2. وحدة القطع المدعومة بالموجات فوق الصوتية
• 40 كيلو هرتز الاهتزاز عالي التردد يسحق رقائق سبيكة التيتانيوم ، مما يقلل من مقاومة القطع بنسبة 58 ٪
• تحقيق ra 0.
3.
• برشات قناة التبريد الداخلية -196 درجة المبرد ذري<80℃
• قم بإزالة الحطام المتبقية بشكل متزامن في micropores ، مما يلغي عملية التنظيف الثانوية
نتائج المعالجة السريرية

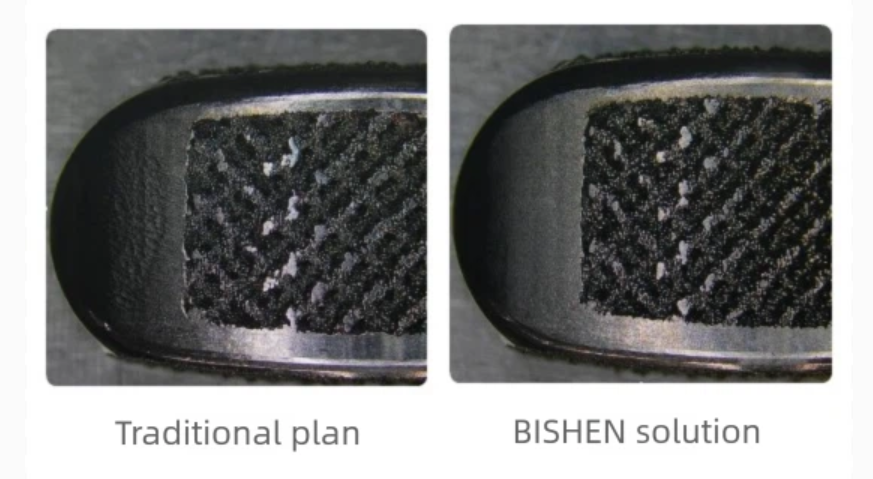

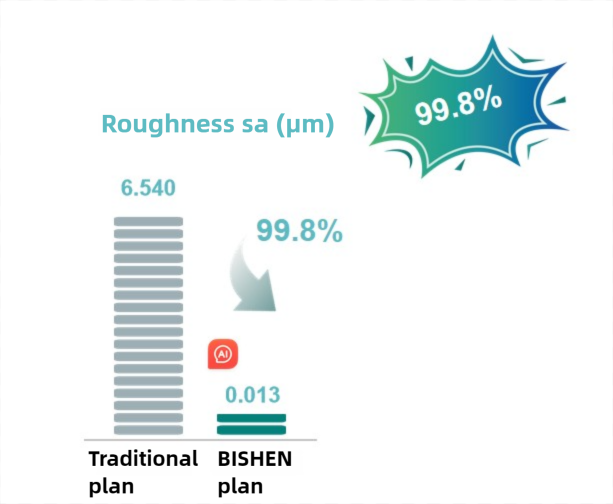

مقارنة المعالجة
بيشنمهمة الشركات
بصفته مبتكرًا لتكنولوجيا التصنيع الدقيق ، يركز Bishen على البحث وتطوير حلول المعالجة الخاصة في المجالات الراقية مثل الطبية والفضاء. بالاعتماد على منصة المعالجة الذكية وتكنولوجيا التبريد الفائقة الدقة مع حقوق الملكية الفكرية المستقلة ، فقد شارك في معالجة الأجزاء الدقيقة للعديد من المشاريع. من الطلاء على نطاق النانو إلى الصناعة 4. 0 أنظمة التحكم الذكية ، نواصل دفع حدود تقنية معالجة "المواد المستحيلة".
