في الآلات الدقيقة، يفترض الكثيرون أن دقة الأبعاد يتم تحديدها بشكل أساسي من خلالأدوات القطعأومعلمات الآلة. في الواقع، العامل الحاسم غالبًا ما يكمن فيبيئة.
لماذا تعد المراقبة البيئية معيارًا في التصنيع الغربي؟
في ورش العمل-الأوروبية والأمريكية المتطورة، تعتبر البيئات التي يتم التحكم في مناخها-بنية أساسية أساسية:
التحكم في درجة الحرارة: 20 درجة ±1 درجة
التحكم في الرطوبة: 40–60%
إعداد الآلة: أنظمة تعويض درجة الحرارة في الوقت الحقيقي-.
تتمدد المعادن أو تنكمش مع تقلبات درجات الحرارة. حتى التغيير الطفيف يمكن أن يحدثأخطاء على مستوى الميكرون-. على سبيل المثال، الصلب لديه معامل التمدد الحراري11.5 μm/m·K. سوف تنمو قطعة العمل بطول متر واحد11.5 μmمع ارتفاع درجة واحدة فقط.
هذا هو السبب وراء طلب الشركات المصنعة الغربية بثقة±5 ميكرومتر أو حتى ±2 ميكرومتر-لأن بيئتهم تضمن الاتساق بيننتائج التصنيعوالتفتيش النهائي.
التحدي في ورش العمل النموذجية
في العديد من ورش العمل الآسيوية، يمكن أن تتأرجح درجة الحرارة على نطاق واسع:
أرضية المحل الصيفي: 35 درجة
أرضية المحل الشتوي: 5 درجات
Daily variation: >10 درجة

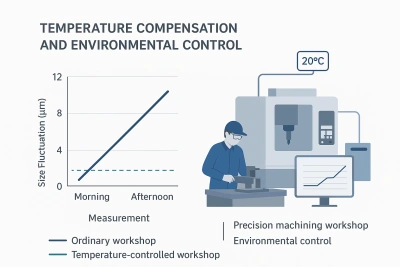

في ظل هذه الظروف، حتى مع نفس الجهاز، ونفس الأداة، ونفس البرنامج،قد تختلف القياسات المأخوذة في الصباح مقارنة بعد الظهر بمقدار 10-15 ميكرومتر.
العديد من اللوم الأول هو تآكل أداة أو دقة الماكينة. لكن السبب الجذري الحقيقي هوانجراف درجة الحرارة.
المقارنة تحت نفس عملية التصنيع:
| بيئة | الاستقرار الأبعاد | نطاق التباين |
|---|---|---|
| غرفة يتم التحكم في مناخها -(20 درجة ±1 درجة) | استقرار عالي | ±2 μm |
| Normal workshop (>تقلب 10 درجة) | غير مستقر | ±12 μm |

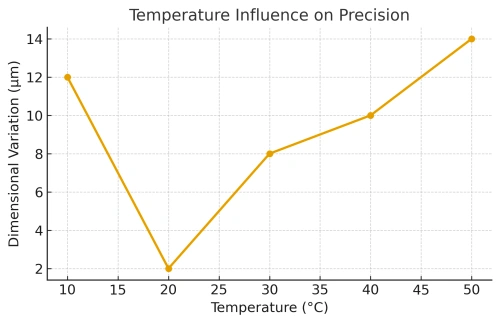

درجة الحرارة-منحنى الدقة
الحل الذي نقدمه:-الغرف التي يتم التحكم فيها بالمناخ + تعويض درجة الحرارة
لتلبية متطلبات الطيران والمتطلبات الطبية-والدقة العالية، قمنا ببناءورشة تصنيع ميكانيكية يتم التحكم في مناخها-:
ثابت 20 درجة ±1 درجة على مدار السنة-.
التسخين المسبق للآلاتلتحقيق التوازن الحراري
تعويض درجة الحرارة-في الوقت الحقيقيلتصحيح انحراف الأبعاد
بيئة التفتيش الموحدةلضمان تطابق القياس مع الآلات
وهذا يضمن أن كلابالقطعوتقتيشتحدث تحت نفس خط الأساس، مما يؤدي إلى إزالة التناقضات مثل "تبدو الأجزاء صحيحة على الجهاز ولكنها تفشل أثناء القياس".
لماذا هذا مهم للعملاء الغربيين
بالنسبة لمصنعي الطيران والفضاء الطبي وأشباه الموصلات، فإن التحكم البيئي هو أمر ضروريليس خيارا بل مطلبا.
وبدون الاستقرار، تصبح "التصنيع الدقيق" مجرد شعار.
مع الاستقرار،±2-5 ميكرومتر التفاوتاتتصبح قابلة للتحقيق حقا.
ولهذا السبب تتطلب الشهادات (AS9100، ISO13485) التحكم البيئي.
خاتمة
الأدوات والآلات مهمة-لكنالاستقرار البيئي هو المفتاح الخفي للدقة الحقيقية.
ومن خلال الجمع بين ورش العمل التي يتم التحكم في مناخها- وتعويض درجة الحرارة، فإننا نضمن أن كل جزء نقدمه يحقق دقة متسقة يمكن التحقق منها.
