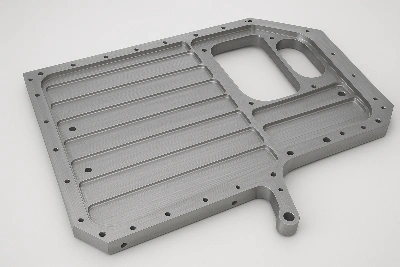

عندما تقوم بطحن جلد الجناح أو إطار جسم الطائرة من لوحة متجانسة، فإن الجزء يبدو صلبًا على الشاشة ولكنه يتصرف مثل الزنبرك على الجهاز. يمكن أن تؤدي ساعات القطع والحرارة غير المتساوية وإطلاق الضغط إلى تحريك الجدران الرقيقة بمقدار أعشار المليمتر-وهو ما يكفي لإخفاق عملية التجميع. الطريقة الوحيدة للاحتفاظ بالمواصفات هي التخطيط للحركة والتعويض في الوقت الفعلي.
لماذا هذا صعب
منطقة كبيرة اجتاحت، جدران رقيقة:تؤدي معدلات إزالة المواد العالية إلى خلق تدرجات في درجات الحرارة؛ تستجيب الأضلاع الرقيقة بسرعة لمدخلات الحرارة.
أوقات الدورة الطويلة:تنحرف الأداة والمغزل والتركيب عن النمو الحراري-حتى لو كانت الآلة "دافئة".
الافراج عن الإجهاد المتبقي:عندما تنفتح الجيوب، "تتنفس" الألواح، مما يؤدي إلى خروج زنبرك محلي-داخل/زنبرك-.
أوضاع الفشل التي نراها
نشر-قطع الربيعمما يدفع سمك الجلد إلى عدم تحمله.
التموج المحليعلى الأضلاع/المقويات من خطوة-فوق تراكم الحرارة.
انحراف موضع الثقب/الفتحةعندما يتم قطع الميزات قبل استقرار المخزون المحيط.
ضوابط العملية التي تعمل
مراقبة درجة الحرارة في الوقت الفعلي-:RTDs المستعبدين على النموذج الحراري + المغزل ؛ تؤدي التنبيهات إلى تشغيل تجاوز التغذية وتسكين/تبريد النوافذ-أسفلها.
تعويض الآلة:تعويض طول/مقياس الأداة الديناميكي مرتبط بالرسم الحراري للآلة؛ حلقة مغلقة-تجريب لإعادة-بيانات مرجعية حرجة إلى منتصف الدورة-.
استراتيجية التقسيم:قسم اللوحة إلى مناطق حرارية. مناطق متقابلة خشنة بالتناوب (A↔C، B↔D) لتحقيق التوازن بين إطلاق الحرارة والإجهاد.
استراتيجية القطع:كفاءة عالية-تخشين مع تفاعل شعاعي خفيف، وسماكة متسقة للرقاقة، وخفض متحكم فيه-لتجنب النقاط الساخنة.
إدارة المبرد والهواء:-فيضان عالي التدفق + سكاكين هواء موجهة لإخلاء الرقائق من الجيوب العميقة؛ تقليل حرارة إعادة القطع.
يمر الاستقرار:نصف النهاية-إلى ما يقرب من الشبكة، والسماح بالاسترخاء في وقت محدد، وإعادة-الفحص، ثم الانتهاء بتمريرات خفيفة وباردة فقط بعد عودة درجات الحرارة إلى خط الأساس.
تركيب:فراغ + دبوس-محددات مواقع ذات دعامات متوافقة أسفل فتحات رفيعة؛ عزم الدوران - تثبيت محدود لمنع "الطباعة" والتشويه.
دراسة حالة: شبكة جناح -قطعة واحدة، 2.8 م × 1.1 م، Al-Li Plate
مطلوب مورد هياكل الطائرات الأوروبية سمك الضلع± 0.05 ملموفتحة الموقف الحقيقيأقل من أو يساوي 0.08 ملمبعد المعالجة الكاملة. أظهرت التجارب الأولية ما يصل إلى0.18 ملمSpringback في أنحف الخلجان.
ما الذي تغير:
تمت إضافة أربعة أجهزة RTDs ومستشعر حراري للمغزل؛ خلق بوابة درجة الحرارة فيΔT أقل من أو يساوي 2.5 درجةبين التركيبات والمخزون قبل الانتهاء.
تمت إعادة ترتيب مسارات الأدوات في خطة تقسيم متقاطعة-؛ تم إدراجها12 دقيقةتوقف التعادل في الربع.
تم التبديل إلى 6-ناي متغير-طواحين طرفية من أجل نصف نهائي وتقليل الارتباط الشعاعي إلى12–15%مع تغذية أعلى للحفاظ على رقائق البطاطس رقيقة وباردة.
اختبار منتصف الدورة-لستة وحدات مرجعية للتحكم؛ مُطبَّقمقياس +0.0006.في X محليًا (تعويض الآلة) للتمرير النهائي.
نتيجة:انخفض الحد الأقصى لانحراف القطع بعد-إلى0.046 ملمعلى الأضلاع و0.06 ملمفي موضع الفتحة-الأخضر عبر جميع نقاط الفحص.
قائمة المراجعة العملية (احفظ هذا)
وضع أجهزة استشعار درجة الحرارة علىتركيبات وحافة المخزون وعمود الآلة.
يُعرِّفنقاط التثبيت الحراريةقبل التشطيب الحاسم.
مناطق التخشين البديلة؛ لا تقم مطلقًا بإفراغ الخلجان المجاورة بالتتابع.
إخلاء الرقاقة بالقوة؛أعد -قطع الرقائق=بالحرارة.
نصف-نهاية → استرخاء →أعد -التحقيق→ الانتهاء من الضوء.
سجلتآكل الأداة مقابل درجة الحرارة; استباق التشطيب بأدوات جديدة.
التحقق من CMM باستخدامعلى-فحص الآلةأهداف للقبض على الانجراف في وقت مبكر.
خفية ولكنها مهمة
إن التعويض الحراري ليس ميزة واحدة؛ إنه تنسيق للاستشعار والتسلسل والتشطيب الخفيف. إذا تم ذلك بشكل صحيح، فإن لوحات الفضاء الجوي-الرفيعة الكبيرة تخرج من مواصفات الآلة دون الحاجة إلى -إعادة العمل-بقوة، وتظل في حالة تحمل بعد التبريد-.
