غالبًا ما يتم تصنيع الحلقات-الرقيقة الجدران، مثل أغلفة المحرك وحلقات التوصيل الكبيرة ومكونات الطيران المهمة الأخرى، بمقاطع رفيعة ولكن بأقطار كبيرة. على الرغم من أن هذه الأجزاء خفيفة الوزن وفعالة من حيث التكلفة-، إلا أنها تواجه تحديات كبيرة في التصنيع. تجعلها الجدران الرقيقة عرضة للتشوه الحراري أثناء المعالجة، خاصة عند استخدام ميزات داخلية عالية الدقة مثل التجاويف.
التحدي
عند معالجة مكونات كبيرة-قطرية ورقيقة الجدران-، يتمثل التحدي الأساسي في إدارةالتمدد الحراريأثناء عملية القطع. عندما تتفاعل الأداة مع المادة،توليد الحرارة الموضعيةيؤدي إلىالتشوه الحراري غير الخطيمما يتسبب في تشوه الجزء أو تشويهه. يمثل هذا التشوه مشكلة خاصة عند معالجة التجاويف الداخلية أو غيرها من ميزات الدقة، حيث أن التحول البسيط يمكن أن يضر بسلامة الجزء.
تقلبات درجات الحرارةتؤثر على الهندسة، مما يؤدي إلى اختلال الميزات الهامة.
التشوه الحرارييجعل من الصعب تحقيق تفاوتات مشددة للأجزاء الكبيرة والمعقدة.
الحرارة غير المنضبطةيؤدي إلى الخردة أو إعادة العمل بسبب ضعف دقة الأبعاد.
نهج الحل لدينا
ولمواجهة هذه التحديات، قامت شركة Bishen Precision بتطوير استراتيجية متكاملة للتحكم الحراريتقنيات التبريد المتقدمة, مراقبة درجة الحرارة-في الوقت الحقيقي، وأنظمة التنميط بالليزر:
التحكم الحقيقي في درجة الحرارة-في الوقت المناسب
نحن نوظفأجهزة استشعار درجة الحرارة بالأشعة تحت الحمراءتم دمجها في عملية التصنيع باستخدام الحاسب الآلي لمراقبة درجات حرارة الأدوات وقطع العمل بشكل مستمر. وهذا يسمح لنا بتعديل معلمات القطع للحفاظ على بيئة حرارية مستقرة.
عملية التبريد المجزأة
بدلاً من التدفق المستمر لسائل التبريد، نستخدم أاستراتيجية التبريد المجزأةالتي تستخدم سوائل التبريد على مراحل، بالتزامن مع مراحل التصنيع. وهذا يمنع الصدمة الحرارية ويقلل من خطر التمدد غير المتساوي للمواد.
التنميط بالليزر لمراقبة الوقت الفعلي-.
للحفاظ على الدقة، نستخدمأنظمة التنميط بالليزرالتي تقيس سطح الجزء وميزاته الداخلية أثناء تشكيله. يوفر النظام تعليقات حول تحولات الأبعاد الناتجة عن التمدد الحراري، مما يسمح بالتعويض في الوقت الفعلي- وتعديل مسارات الأدوات.
ما بعد-الاسترخاء في الآلات
بعد المعالجة، يتم الاحتفاظ بالأجزاء في بيئة خاضعة للرقابة للسماح للمادة بالاسترخاء، وتثبيت الضغوط الداخلية قبل الانتهاء. وهذا يساعد على ضمان استقرار الأبعاد وتحسين الدقة النهائية.
نتائج
| متري | قبل التحسين | بعد التحسين |
|---|---|---|
| تتحمل انحراف القطر | ± 0.03 ملم | ± 0.005 ملم |
| خطأ البيضاوي | 0.06 ملم | 0.01 ملم |
| عمود التشويه الحراري-قطع | بارِز | الحد الأدنى |
| معدل الخردة | 10% | <1% |
حالة التطبيق: حلقة تركيب المحرك

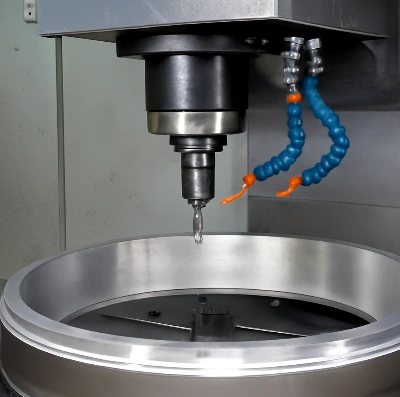

في مشروع حديث، تم تكليفنا بتصنيع آلة كبيرةحلقة تركيب محرك من سبائك الألومنيومبسمك جدار 5 ملم وقطر خارجي 500 ملم. يتطلب المكون دقة عالية في التجويف الداخلي للتركيب المناسب مع أجزاء التزاوج.
بدون استراتيجية دقيقة للإدارة الحرارية، تسبب التشويه الناجم عن درجة الحرارة أثناء القطع في محاذاة التجويف بشكل غير صحيح بما يصل إلى 0.03 ملم، مما أدى إلى ارتفاع معدل الخردة. من خلال تنفيذ لدينانظام تبريد متعدد-المراحلوالتنميط بالليزر، قمنا بتقليل انحراف التجويف إلى أقل من 0.005 مم، مما أدى إلى تحسين أداء الأجزاء وتقليل النفايات.
خاتمة
تتطلب المعالجة الدقيقة للأجزاء ذات القطر-الرفيعة والكبيرة-تحكمًا حراريًا دقيقًا. خلالإدارة درجة الحرارة-في الوقت الحقيقي, التبريد مجزأة، وتعويض موجه بالليزر-.، لقد نجحنا في حل مشكلة التمدد الحراري، مما يضمن -دقة عالية وخالية من العيوب-لإنتاج مكونات الطيران والسيارات المهمة.
