في صناعة الطيران والفضاء، يتم استخدام سبائك التيتانيوم على نطاق واسع نظرًا لقوتها الاستثنائية ونسبة وزنها-إلى-ومقاومتها للتآكل ومقاومة الحرارة. عند تصميمها في-هياكل ذات جدران رقيقة-مثل المبيت والأقواس والإطارات-تمثل هذه السبائك تحديات كبيرة في التصنيع. من وجهة نظري كميكانيكي دقيق، لا يعتمد النجاح على الماكينة فحسب، بل على التحكم الكامل في تخطيط العمليات والتركيب واستراتيجيات القطع.
ما سبب أهمية-أجزاء التيتانيوم ذات الجدران الرقيقة
كل جرام له أهميته في هياكل الطائرات. من خلال تقليل سمك الجدار مع الحفاظ على القوة، تعمل أجزاء الجدار الرقيقة المصنوعة من التيتانيوم-على تقليل الوزن بشكل كبير دون التضحية بالسلامة. وفي الوقت نفسه، يجب أن تلبي هذه المكونات التفاوتات الصارمة في الأبعاد ومتطلبات جودة السطح، نظرًا لأن التشوهات الطفيفة يمكن أن تؤثر على التجميع والأداء.
التحديات الرئيسية في تصنيع-الجدار الرقيق من التيتانيوم
الموصلية الحرارية المنخفضة- تتركز الحرارة عند حافة الأداة، مما يؤدي إلى تسريع التآكل والمخاطرة بالتشوه.
صلابة المواد– قوى القطع العالية تسبب اهتزاز وانحراف خاصة على الجدران الرقيقة.
التشويه أثناء التصنيع– يؤدي التثبيت السيئ أو مسارات الأدوات القوية إلى حدوث أخطاء في الزنبرك الخلفي والأبعاد بمجرد فك التثبيت.

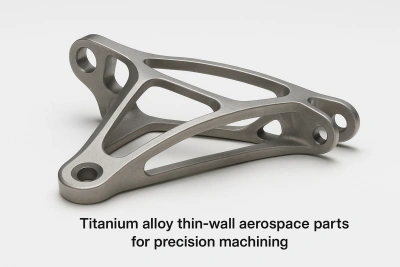

دراسة الحالة: قوس التيتانيوم للفضاء
لقد قمنا ذات مرة بتشكيل أTi-6Al-4V دعامة رقيقة الجدارلعملاء الطيران، بقياس 280 مم × 160 مم × 30 مم، مع الحد الأدنى لسمك الجدار فقط1.2 ملم. كانت متطلبات التسامح ± 0.02 مم، مع تشطيب سطح Ra1.6، وكان على الجزء اجتياز اختبار التعب.
التحديات التي تمت مواجهتها:
زنبرك الأبعاد-يعود بعد الانتهاء-من نصفه، ويتجاوز الانحراف 0.05 مم.
تآكل سريع للأداة، مما يتطلب استبدالها كل 2-3 أجزاء.
حلولنا:
ترك مخزون 0.5 مم أثناء التخشين وأضلاع العملية المضافة للدعم.
تم تطبيق تركيبات فكية ناعمة مخصصة- لتثبيت أقسام الجدار الرقيقة-.
تم استخدام الطحن التكيفي مع تقليل الارتباط الشعاعي لتقليل الحرارة.
تم إجراء فحص CMM مؤقت بعد -الانتهاء من نصفه لتصحيح قيم التعويض.
النتائج المحققة:
تمت زيادة عائد التمريرة الأولى-إلى95%.
تم تحسين خشونة السطح إلىRa1.2.
تم تقليل المهلة بنسبة20%مقارنة بتوقعات العميل.
بيشنحل
فيبيشن، لقد طورنا منهجًا عمليًا لتصنيع الأجزاء الفضائية ذات الجدران الرقيقة المصنوعة من التيتانيوم-. يتضمن ذلك مزيجًا متوازنًا منتصميم التركيبات، واستراتيجيات مسار الأدوات، والتحكم في الإجهاد. وبدلاً من كونه وصفة قياسية، فهو نظام مرن أثبت كفاءته عبر العديد من مشاريع الطيران لتحسين كليهماالاستقرار وكفاءة التسليم.
لن نكشف عن كل التفاصيل هنا، ولكن إذا كنت تواجه تحديات مماثلة، فقد يساعدك الحل الذي نقدمه في تحقيق الدقة والاتساق الذي تحتاج إليه.
