في عملية التصنيع الدقيق للمعادن، غالبًا ما أواجه رسومات تصميمية تتميز بزوايا داخلية حادة جدًا، أو أخاديد عميقة وضيقة، أو تجاويف ذات زوايا قائمة تمامًا. في حين أن هذه التصميمات قد تبدو معقولة في نموذج ثلاثي الأبعاد، إلا أنها مقيدة بشكل مباشر بهندسة الأداة في التصنيع الفعلي باستخدام الحاسب الآلي.
1. القيود المادية لقطر الأداة
الأدوات ليست رقيقة إلى ما لا نهاية؛ لديهم دائما قطر. على سبيل المثال، الحد الأدنى لقطر المطحنة النهائية المشتركة هو حوالي1 ملم(الأدوات الرقيقة عرضة للكسر).هذا يعنى:

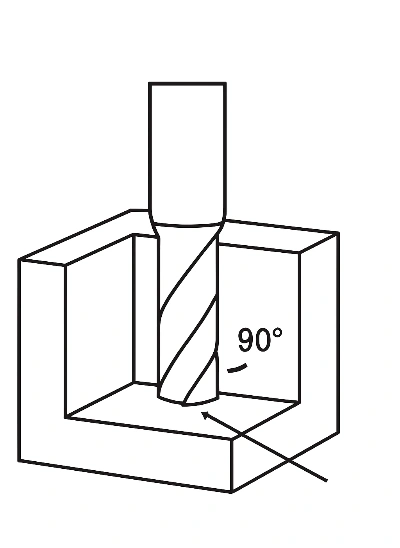

- لا يمكن تشكيل الزوايا الداخلية للتجويف إلى زاوية قائمة مثالية، ولا يمكن "طحنها" إلا في زوايا مستديرة.
- كلما كان الأخدود أعمق، زادت صلابة الأداة، مما يزيد من خطر الاهتزاز والتشوه.
2. القواعد الأساسية لتصميم الزوايا المستديرة
بناءً على خبرتنا العملية، إذا كان عمق التجويف كذلك9 ملميوصى بأن يكون نصف قطر الزاوية الداخلية أكبر من أو يساوي3 ملم(حوالي 1/3 من العمق). وهذا يسمح للأداة بالدخول بسلاسة دون التآكل المفرط أثناء التشغيل الآلي.
3. الأخاديد العميقة وصلابة الأداة
يفضل العديد من المصممين تصميم الأخاديد العميقة والضيقة. ومع ذلك، من المهم أن نفهم أنه كلما كانت الأداة أطول، كلما كانت صلابتها أسوأ، مما يجعلها أكثر عرضة للانحناء أثناء القطع، مما قد يؤدي إلى:
- انخفاض دقة الأبعاد في الجزء السفلي من الأخدود.
- سوء الانتهاء من السطح.
- حتى كسر الأداة، وزيادة التكاليف.
4. توصيات للمصممين والمشتريات
إن النظر في القيود الهندسية للأدوات أثناء مرحلة الرسم يجلب العديد من الفوائد المباشرة:
- التصاميم أسهل في التنفيذ، مما يقلل من وقت التعديل والاتصال.
- تجنب التكاليف الإضافية بسبب التصاميم "غير القابلة للتشكيل".
- تحسين كفاءة التسليم.
هذا هو السبب وراء قيام العديد من العملاء في أوروبا والولايات المتحدة بإيلاء اهتمام خاص للزوايا الدائرية وعرض الأخدود أثناء التصميم، في حين أن بعض المصانع المحلية والمصممين غالبًا ما يتجاهلون هذه الجوانب.
الاستنتاج العملي:

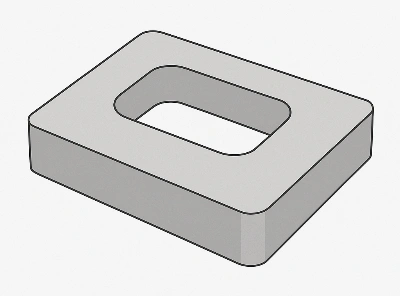

في الآلات الدقيقة، تحدد هندسة الأداة إمكانية تصنيع التصميم. باتباع مبدأ بسيط من"نصف قطر الزاوية أكبر من أو يساوي 1/3 من عمق التجويف، وتجنب الفتحات العميقة/الضيقة للغاية،"يمكن تجنب العديد من مشاكل الآلات.
بيشنتجربة
في Bishen، نطبق هذا المبدأ في وقت مبكر من العملية من خلال مراجعة رسومات العملاء واقتراح تحسينات نصف القطر والفتحة قبل بدء التشغيل الآلي. وهذا لا يمنع عمليات إعادة التصميم المكلفة فحسب، بل يتماشى أيضًا مع توقعات العديد من الشركات المصنعة الأوروبية والأمريكية، الذين يقدرون قابلية التصنيع الفعالة والجودة المستقرة وفترات الإنتاج الموثوقة.
