تجهيز خصائص المنتج
مادة:الفولاذ المقاوم للصدأ 304 (مادة مقاومة للتآكل بدرجة -الفضاء الجوي-)
الميزات الرئيسية:3180 ثقبًا صغيرًا يبلغ قطرها 2 مم وعمقها 30 مم (نسبة العمق -إلى-القطر 15:1)

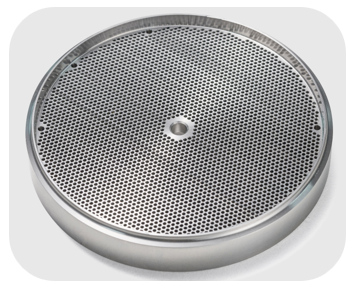

حجم الشغل:لوح نهاية الثلاجة بقطر 192 ملم وسمك 30 ملم
نقاط الألم والتحديات في الصناعة
أ. خلفية تجهيز أجزاء الطيران
تتطلب أجزاء محرك الفضاء الجوي متطلبات محورية عالية جدًا (±0.01 مم)، كما أن الحفر التقليدي مزدوج الجانب - يكون عرضة لانحراف المحور؛ يتمتع الفولاذ المقاوم للصدأ 304 بلزوجة قوية ويصعب كسر الرقائق، مما يؤثر على نعومة جدار الثقب.
ب. عيوب المعالجة التقليدية
علامات القطع الواضحة:خشونة الجدار الداخلي للفتحة Ra>1.6μm، مما يؤثر على ختم السائل
تآكل سريع للأداة:يجب استبدال لقمة الحفر كل 50 ثقبًا، وهو أمر مكلف
اختناق الكفاءة:يستغرق الأمر 330 ثانية لحفر ثقب واحد، مما يؤدي إلى إبطاء خط الإنتاج
بيشينالحلول: تعمل تقنية الموجات فوق الصوتية على تمكين التصنيع الدقيق
المعدات: مركز معالجة وحفر وطحن أخضر متعدد الأغراض بالموجات فوق الصوتية (نظام مراقبة متكامل عبر الإنترنت)
المعالجة: تقنية القطع بالاهتزاز بالموجات فوق الصوتية عالية التردد- (سعة 20 كيلو هرتز)

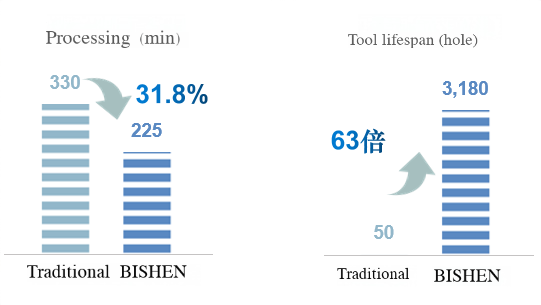

اختراق الأداء المقاس
تحسين الكفاءة: تم تقليل وقت معالجة الثقب الواحد بنسبة 31.8% (225 ثانية/ثقب)
تحسين التكلفة:تمت زيادة عمر الأداة بمقدار 63 مرة (3,180 فتحة/أداة)
معيار الجودة:خشونة جدار الثقب Ra<0.8μm، خطأ المحورية أقل من أو يساوي 0.005mm
