المنتجات المصنعة

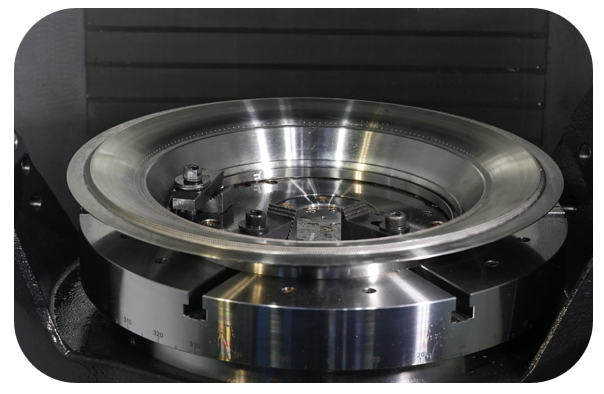

مادة: سبيكة ذات درجة حرارة عالية (GH4169)
ميزات المعالجة: معالجة الفتحة المائلة (الفتحة 0.8-3 مم، الزاوية المائلة 15 درجة -45 درجة)
صلابة: HRC43 (من الصعب-قطع-المادة)
معالجة الخلفية ونقاط الألم في الصناعة
أ. خلفية الصناعة
تحتاج غرفة الاحتراق في محرك الطائرات الحديث إلى العمل بثبات في بيئة ذات درجة حرارة عالية للغاية (1000 درجة +)، وتؤثر جودة معالجة المسام بشكل مباشر على عمر المحرك. على الرغم من أن المعالجة التقليدية بالليزر/EDM يمكن أن تتشكل، فإنها ستنتج طبقة إعادة صهر على مستوى ميكرون-، والتي من السهل أن تسبب تشققات تحت درجات الحرارة العالية والضغط العالي على المدى الطويل-، مما يؤدي إلى تدهور أداء المحرك.
ب.صعوبات المعالجة التقليدية
مشكلة إعادة ذوبان الطبقة: الطبقة الصلبة (10-30μm) التي يتم إنتاجها عن طريق معالجة خاصة تتطلب تلميعًا ثانويًا، مما يزيد من التكلفة بنسبة 20٪
اختناق الكفاءة: تحتاج غرفة الاحتراق الواحدة لمعالجة 3000+ فتحات مائلة. تستغرق العملية التقليدية 20 ثانية للثقب الواحد، ويبلغ معدل العائد 82% فقط.
فقدان الأداة: تتسبب السبائك ذات درجة الحرارة العالية- في أن يكون متوسط عمر أدوات الكربيد 408 ثقبًا فقط، كما تؤثر التغييرات المتكررة في الأداة على وقت التسليم
بيشينالحلول: نظام معالجة أخضر بخمسة محاور بالموجات فوق الصوتية
أداة آلية متعددة-أغراض فوق صوتية رأسية ذات خمسة محاور-: تعويض ديناميكي بمستوى 0.001 مم، مناسب للمعالجة متعددة الاتجاهات بفتحة مائلة بزاوية 15 درجة -60 درجة
تقنية القطع بمساعدة الموجات فوق الصوتية: اهتزاز عالي التردد يبلغ 40 كيلو هرتز- يقلل من قوة القطع بنسبة 63% ويمنع تكوين نتوءات
تبريد ثاني أكسيد الكربون فوق الحرج (-78 درجة): تجميد درجة الحرارة المرتفعة في منطقة القطع على الفور والقضاء على التشوه الحراري للمادة
MQL -التبريد الداخلي للتزييت الدقيق: 0.05 مل/ساعة فائقة- تشحيم رذاذ الزيت الدقيق، زيادة عمر الأداة بنسبة 31%
مزايا المعالجة وقيمة الصناعة
طبقة إعادة الذوبان صفر: القطع الميكانيكي يحل محل المعالجة الساخنة، وخشونة جدار الثقب Ra أقل من أو تساوي 0.8 ميكرومتر (تتجاوز معيار الملاحة SAE-AS9100D)

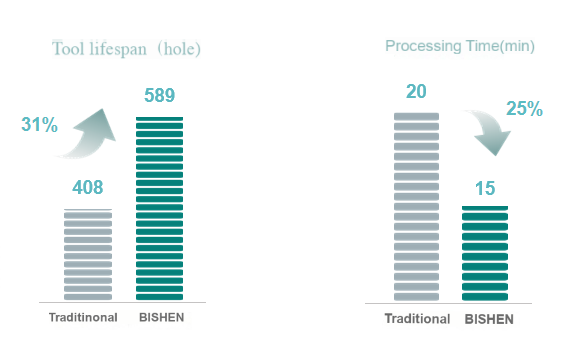

اختراق الكفاءة: يتم تقليل وقت معالجة الثقب الواحد بنسبة 25% (15 ثانية/ثقب)، مع قدرة إنتاجية سنوية تصل إلى 500 غرفة احتراق للمحرك
تحسين التكلفة: يصل عمر الأداة إلى أكثر من 589 ثقبًا، مما يوفر أكثر من 280,000 دولار أمريكي من تكاليف شراء الأداة سنويًا
