حالة المعالجة: عمق لوحة الرش من سبائك الألومنيوم 6061 -نسبة القطر الدقيقة- معالجة الثقب

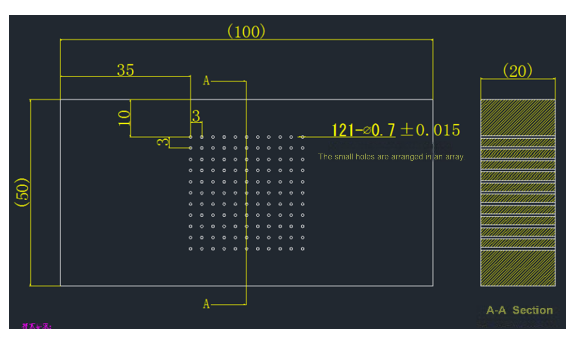

تحتاج الشركة المصنعة لمعدات الرقائق إلى -إنتاج ألواح رش من سبائك الألومنيوم بكميات كبيرة لأنظمة التبريد في تصنيع الرقائق. قطعة العمل عبارة عن لوح ألومنيوم بقطر 300-600 مم، ويجب معالجة 5,000-20,000 من خلال الثقوب، بقطر ثقب D0.7±0.015 مم، ونسبة قطر العمق 28.6:1، ومتطلبات خشونة جدار الثقب Ra<0.5μm. This requirement involves the dual challenges of high-precision hole wall finish processing and batch micro-hole processing stability.
صعوبات المعالجة التقليدية
الحفر ذو العمق الشديد-ونسبة القطر عرضة للانحراف: يبلغ قطر الثقب 0.7 مم فقط والعمق 20 مم، وتكون لقم الثقب التقليدية عرضة للكسر أو الإزاحة؛
من الصعب تلبية معيار خشونة جدار الثقب: the sticking characteristics of aluminum alloy cause scratches and burrs on the hole wall, and the measured roughness Ra>0.6μm;
كفاءة المعالجة والاتساق متناقضة: تتآكل الأداة بسرعة أثناء معالجة الدفعات، ويتم تجاوز التفاوت المسموح به بسهولة، ويتم إيقاف الماكينة بشكل متكرر لتغيير الأداة.
حلول BISHEN: تحقق تقنية النقش والطحن الدقيقة بالموجات فوق الصوتية اختراقًا
استجابة لطلب صناعة الرقائق للحفر الدقيق لألواح رش سبائك الألومنيوم، تتبنى BISHEN حل معالجة النقش والطحن الدقيق بالموجات فوق الصوتية. تشمل الابتكارات التكنولوجية الأساسية ما يلي:
نظام-اهتزاز بالموجات فوق الصوتية عالي التردد
تهتز الأداة محوريًا بتردد 20 كيلو هرتز، مما يقلل من مقاومة القطع لسبائك الألومنيوم بنسبة 45% ويتجنب الخدوش على جدار الثقب الناتج عن الالتصاق؛
بالاشتراك مع تقنية معالجة الثقوب الدقيقة بنسبة العمق-إلى-القطر، يتم تشكيل ثقوب عميقة بنسبة 28.6:1 دفعة واحدة، مع انحراف قدره<0.01mm.
نانو-أداة مخصصة متطورة على مستوى
باستخدام لقم الثقب المصنوعة من فولاذ التنغستن المطلي بطبقة صلبة للغاية، تصل دقة القطع إلى ±1μm، وهي مناسبة للتسامح الصارم مع فتحة D0.7mm؛
يتم دمج تصميم قناة التبريد الداخلية مع التشحيم الدقيق (MQL) لتقليل تراكم حرارة القطع وإطالة عمر الأداة بمقدار 3 مرات.
تحسين معلمة المعالجة الذكية
اضبط السرعة والتغذية ديناميكيًا وفقًا للفتحة والعمق لضمان استقرار المعالجة المستمرة لأكثر من 5000 فتحة؛
يحذر نظام المراقبة في الوقت الفعلي-من تآكل الأداة لتجنب خطر معالجة الدفعات خارج نطاق التسامح-.

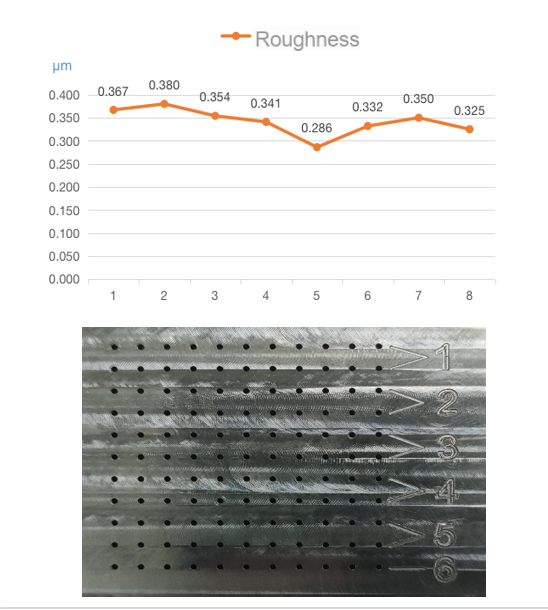

تأثير المعالجة: من Ra 0.6μm إلى Ra 0.342μm
بعد تطبيق محلول BISHEN، تم تحقيق معالجة الفتحات الدقيقة بلوحة الرش:
اتساق الفتحة: 100% يتوافق مع التسامح D0.7±0.015mm، CPK أكبر من أو يساوي 1.67؛
ترقية تشطيب السطح: متوسط خشونة جدار الثقب هو Ra 0.342μm، وهو أفضل بنسبة 32% من متطلبات العميل؛
تحسين الكفاءة: تصل الطاقة الإنتاجية اليومية للآلة الواحدة إلى 8000 ثقب، وهو أسرع بنسبة 40% من الحل التقليدي.
يقلل هذا الإنجاز بشكل كبير من معدل فشل نظام تبريد الرقاقة ويقلل من تكلفة-التلميع بعد العملية، ليصبح حالة معيارية لمعالجة الثقوب الدقيقة في تصنيع الرقائق.
