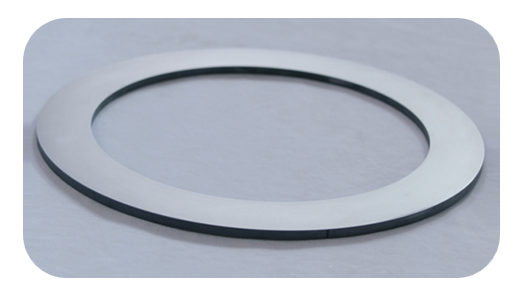

في مجال تصنيع الرقائق ، تؤثر جودة معالجة حلقات السيليكون أحادية البلورة حيث تؤثر قطع العمل الأساسية بشكل مباشر على أداء أجهزة أشباه الموصلات. واجهت مجموعة من حلقات السيليكون أحادية الكريستال D360mm معالجتها من قبل شركة معينة ثلاث مشكلات رئيسية في ظل عملية الطحن التقليدية: الكفاءة المنخفضة ، والعديد من العيوب السطحية ، والتكسير السهل للجدران الرقيقة بسبب بنيتها المعقدة (بما في ذلك الدائرة الداخلية ، والدائرة الخارجية ، والميزات الخطوة والميزات الخطوة).
معالجة الخلفية ونقاط ألم الصناعة
تحتاج حلقات السيليكون أحادية البلورة إلى المرور من خلال عمليات متعددة مثل الخشنة والتشطيب ، ويتطلب بنيةها ذات الجدران الرقيقة (سمكها 1.2 مم فقط) استقرار معالجة عالي للغاية. تستخدم العملية التقليدية عجلات الطحن للطحن ، ولكن هناك أوجه قصور واضحة:
كفاءة منخفضة :تستغرق المعالجة الفردية ما يصل إلى 408 ثانية ، وهو أمر يصعب مطابقة متطلبات الإنتاج الضخم ؛
جودة السطح: الخشونة بعد الطحن ليست سوى ra 0. 30μm ، ويحتاج تلميع إضافي ؛
خسارة العائد خسارة : يتجاوز معدل التقطيع في المنطقة الرقيقة 15 ٪ ، وتكلفة فقدان المواد مرتفعة.
حلول Bishen: يتم تنفيذ تقنية النقش والطحن بالموجات فوق الصوتية
في ضوء خصائص السيليكون أحادي البلورة ، اقترح الفريق الفني Bishen حل عملية مبتكرة:
ultrasonic الدقة النقش والطحن : تقليل مقاومة القطع من خلال أدوات الاهتزاز عالية التردد لتجنب القوة المركزة على الهياكل ذات الجدران الرقيقة ؛
ddddr العمودي عالي السرعة القرص الدوار : مع التحكم في الارتباط متعدد المحاور ، أدرك تشكيلًا لمرة واحدة لأسطح الكفاف وتقليل التثبيت المتكرر ؛
المعلمات القطع المعتمدة: تحسين معدل التغذية وعمق القطع للخصائص الهشة والصعبة للسيليكون أحادي البلورة.
تعطل كفاءة المعالجة من خلال معايير الصناعة

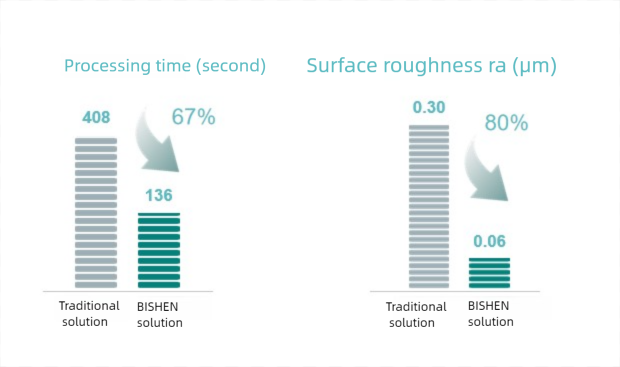

توضح بيانات الإنتاج الفعلية أن الحل الجديد حقق ثلاثة تحسينات رئيسية:
زيادة الكفاءة بنسبة 67 ٪ : يتم تقصير وقت المعالجة من قطعة واحدة من 408 ثانية إلى 136 ثانية ؛
خشونة السطح انخفضت بنسبة 80 ٪ : الوصول إلى ra 0. 06μm ، تلبية متطلبات التجميع المباشر ؛
تقترب معدل الفشل صفر: تقنية الموجات فوق الصوتية تقمع بشكل فعال الشقوق الصغيرة وتزيد من استخدام المواد بنسبة 20 ٪.
about bishen
بيشنيركز على أبحاث التكنولوجيا وتطويرها وتكامل المعدات في مجال الآلات ذات الدقة العالية ، ويلتزم بتوفير حلول مخصصة لصناعات الأجهزة البصرية والطبية. يشارك فريق الشركة بعمق في تكنولوجيا معالجة المواد الفائقة ، وقد خدم أكثر من 100 شركة تصنيع في جميع أنحاء العالم. تشمل تقنياتها الأساسية أنظمة التحسين الممتدة للموجات فوق الصوتية ، والربط الخمسة المحور ، وأنظمة تحسين العمليات الذكية.
